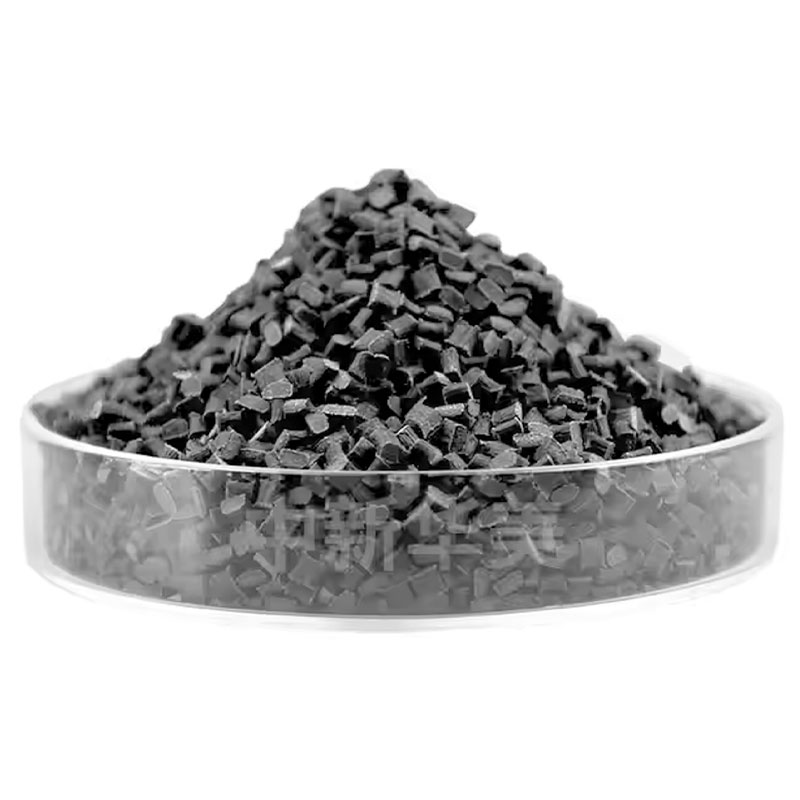

| Produktbeskrivelse | ||||
| Harpiksidentifikasjon | 20 % karbonfiberforsterkning, utmerket stabilitet, ledende kvalitet, høy stivhet, høy modulus | |||
| Farge | svart | |||
| Hovedapplikasjoner | Bilkomponenter, elektrisk utstyr, elektroniske presisjonskomponenter | |||
| Behandlingsmetode | Sprøytestøping | |||
| Typiske egenskaper | Testmetode | Testtilstand | Verdi | Enhet |
| Fysiske egenskaper | ||||
| Tetthet | DIN EN ISO 1183 | 23℃ | 1.2 | g/cm 3 |
| Krymping | DIN EN ISO 294 | Hvordan | 0,6-0,8 | % |
| Krymping | DIN EN ISO 294 | Flow | 0,7-0,9 | % |
| Mineralinnhold | Intern testmetode | 650 ℃ | 20 | % |
| Mekaniske egenskaper | ||||
| Strekkstyrke | DIN EN ISO 527 | 50 mm/min | 170 | MPa |
| Strekkmodul | 12800 | MPa | ||
| Forlengelse ved brudd | ≥2,5 | % | ||
| Bøyestyrke | DIN EN ISO 178 | 2 mm/min | 230 | MPa |
| Bøyemodul | 11000 | MPa | ||
| Izod støtstyrke med hakk | DIN EN ISO 180 | 4 mm, 23 ℃ | 8 | KJ/M 2 |
| Izod Slagstyrke uten hakk | DIN EN ISO 180 | 4 mm, 23 ℃ | 55 | KJ/M 2 |
| Termisk ytelse | ||||
| Varmedeformasjonstemperatur | DIN EN ISO 75 | 0,45 MPa | 280 | ℃ |
| Varmedeformasjonstemperatur | DIN RN ISO 75 | 1,8 MPa | 270 | ℃ |
| Andre | ||||
| Overflatemotstand | IEC60093 IEC60094 | 10 3-5 | Ω | |
| Volumresistivitet | 10 3-5 | Ω.cm | ||
| Brennbarhet | ||||
| Brennbarhet | UL 94 | 1 mm | HB | Klasse |
| Brennbarhet | UL 94 | 2 mm | HB | Klasse |
Merk:
(1) Data representerer typiske verdier kun for kundereferanse og utgjør ingen garanti for minimums- eller maksimumskvalitetsstandarder eller noe annet formål.
(2) Ytelsen kan variere mellom forskjellige farger.
Forsiktig:
Dataene og informasjonen her er basert på vår nåværende kunnskap og erfaring. Skulle ny kunnskap eller erfaring oppstå, forbeholder vi oss retten til å endre denne informasjonen og dataene uten forvarsel. Siden bruksforhold og gjeldende lover kan variere etter sted og tidspunkt, er det kundens ansvar å avgjøre om produktene og produktinformasjonen her er egnet for den tiltenkte bruken, og å sikre at deres arbeidsplass og produkthåndteringsmetoder er i samsvar med gjeldende lover og andre offentlige forskrifter. Lixu New Materials påtar seg intet ansvar eller forpliktelse angående informasjonen i dette dokumentet og gir ingen garantier overhodet. Alle underforståtte garantier for salgbarhet eller egnethet for et bestemt formål er herved uttrykkelig ekskludert.
| Typisk sprøytestøpingsprosess | |
| Tørking av plast | |
| Tørketid | 2-4 timer |
| Tørketemperatur | 100~120 ℃ |
| Tørkeutstyr | Varmlufttørker |
| Tørketype | Kontinuerlig tørking (produksjonsprosess) |
| Sprøytestøping Process | |
| DyseSeksjon | 290~310 ℃ |
| Plastseksjonen | 310~330 ℃ |
| Formidlingsseksjon | 280~300 ℃ |
| Maksimal injeksjonstemperatur | 350 ℃ |
| Injeksjonstrykk | 40~100 MPa |
| Injeksjonshastighet | 30~75 mm/s |
| Plastisering TrykkVelocity | Trykk: 65–100 MPa Hastighet: 60–85 mm/s |
| Plastisering Mottrykk | 5 ~ 10 MPa |
| Anbefalt formtemperatur | 140~160°C |
Ansvarsfraskrivelse: De nevnte sprøytestøpeprosessene kan variere avhengig av produktgeometri, formdesign og sprøytestøpemaskinspesifikasjoner. Spesifikke justeringer bør gjøres i henhold til faktiske omstendigheter.
Language
